沧州市豪祥精铸技术服务中心
沧州市豪祥精铸技术服务中心 沧州市豪祥精铸技术服务中心 沧州市豪祥精铸技术服务中心 沧州市豪祥精铸技术服务中心
新闻分类
联系方式
沧州市豪祥精铸技术服务中心
电话:0317-8803268
联系人:王先生 15803175138
QQ:370251678
E-MAIL:hxjingzhu@126.com
网址:http://www.hxjingzhu.com
地址:中国 河北 沧州市新华区 天成门市301
详细内容 您所在的位置:网站首页 >> 新闻中心 >> 技术专栏 >> 详细信息

精铸面层防开裂、掉皮、脱落的实验研究--001

发布者:  发布时间:2015-10-29  阅读:3841次
精铸面层防开裂、掉皮、脱落的实验研究--001
 前言:

    自10月份天气慢慢变冷,精铸行业由于其特殊的工艺,在制壳工段要求恒温恒湿。所以车间都开始供暖,温、湿度控制稍有不慎,导致大批面层浆壳发生裂纹、龟裂。轻者在浇注后产品表面有飞边毛刺,重者在干二沾浸泡预湿剂时出现掉皮、脱落现象。其代价惨重。此现象多出现在大表面积的铸件上,我们走过多家企业与其交流,都有这种现象。而且是很普遍、很棘手的事情。



     基于这种情况下,我们开发了:精铸面层专用防裂剂HX-006精铸面层专用防裂、孕育剂HX-007两种试剂配合使用就能解决面层开裂、掉皮、脱落现象。豪祥精铸想彻底把这个问题解决,于是选定了一家企业,让其选定平时面层开裂、掉皮率最高的产品,配合我们进行试验。下面就是具体实验情况,我们如实记录,并拍有照片,供大家分享。防止试验偶然性,准备做2-3次试验。



一:设计实验方案

    为了把实验做的尽善尽美,实验前设计了一套实验方案。我们搞了两组样品。在不同环境下进行面层干燥,彻底验证:精铸面层专用防裂剂HX-006精铸面层专用防裂、孕育剂HX-007两种试剂的防裂性能,也就是说进行极限挑战。

  1:正常精铸工艺要求的面层干燥环境:温度:22-25度;湿度:60-70;干燥时间4-6h。我们在这种环境下存放2颗样品。但是干燥时间延长到24小时。观察面层是否开裂,浸泡二沾预湿剂是否掉皮、脱落。

  2:非正常温湿度环境:温度16-18度:湿度:30-40;干燥时间:24h。我们在这种环境下存放3颗样品。但是干燥时间延长到24小时。观察面层是否开裂,浸泡二沾预湿剂是否掉皮、脱落。

  说明:以上就是我们本次实验设计的方案,具有挑战性的极限实验。之所以这么设计方案,就是在这之前我们做过多次试验,面层浆皮都不开裂,所以本次试验就这么设计的,真实的记录,现场拍照与大家分享。

  3:为了验证:精铸面层专用防裂剂HX-006精铸面层专用防裂、孕育剂HX-007两种试剂的防裂性能,特采用刚玉粉进行面层配浆。因为刚玉材料配置面层浆料最容易开裂、掉皮、脱落。



二:面层配浆工艺:2011.12.22日10:10

   1:面层胶取10KG。

   2:豪祥精铸面层专用润湿剂 HX-001 加50ml于浆桶中 。

   3:豪祥精铸面层专用防裂剂 HX-006 加100ml于浆桶中 。

   4:豪祥精铸面层专用防裂、孕育剂HX-007加15克于桶中。

   5:刚玉粉(325目),上面试剂加完后,把刚玉粉加入桶中。

   6:豪祥精铸面层专用消泡剂 HX-002 加50ml(配浆完毕加入)于浆桶中。

   7:搅拌24h后,用豪祥牌精铸浆液粘度詹氏四号测量杯,测量浆液达到37S.(35--38S)即可。  经测量 浆液比重:2.5g/ml。



三:面层沾浆:2011.12.23日10:10

   1:用豪祥精铸面层专用预湿剂 HX-003 按1:20的比例配制稀释液。然后将模组进行预湿。

    2:预湿完的模组进行沾浆,然后淋沙(白刚玉沙)。

    3:淋沙完毕二颗模组放到正常工艺环境中干燥。

    4:把三颗模组放到非正常环境中干燥。(前面已经说了,设计方案中讲得明白)

    5:干燥时间:24h。



四:效果观察:2011.12.24日11:00

   1:首先观察放在正常工艺温湿度环境中的2颗模组,已经干燥24h。仔细观看没有裂纹,经过浸泡二沾预湿剂,也没有开裂、掉皮、脱落现象。

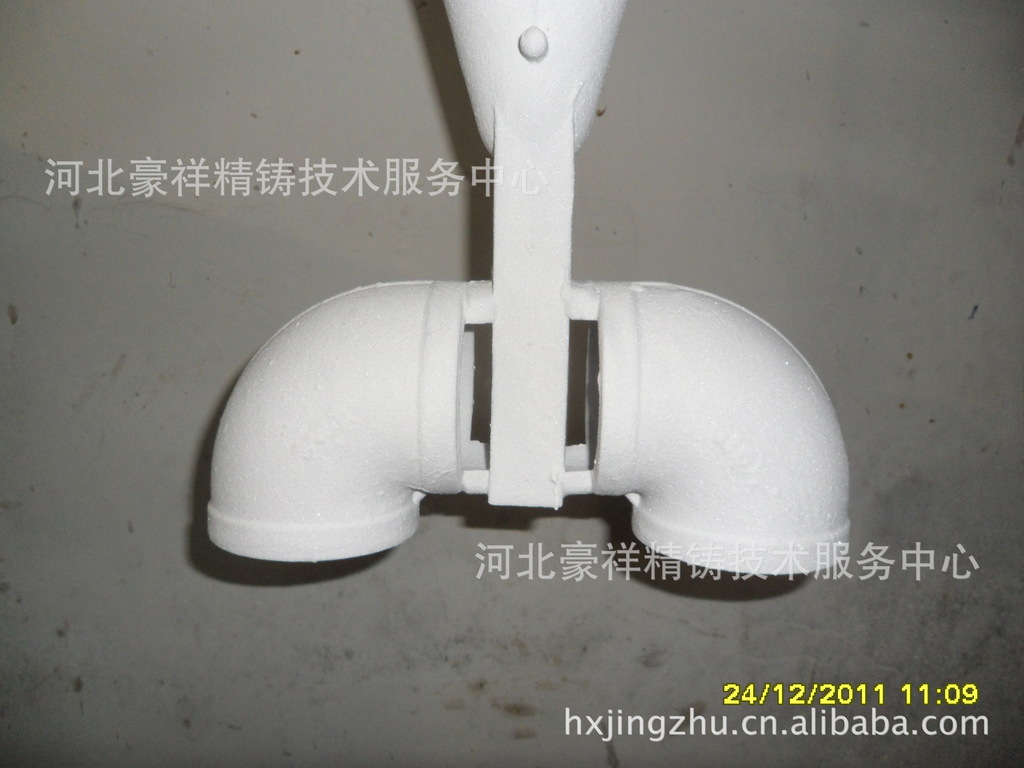

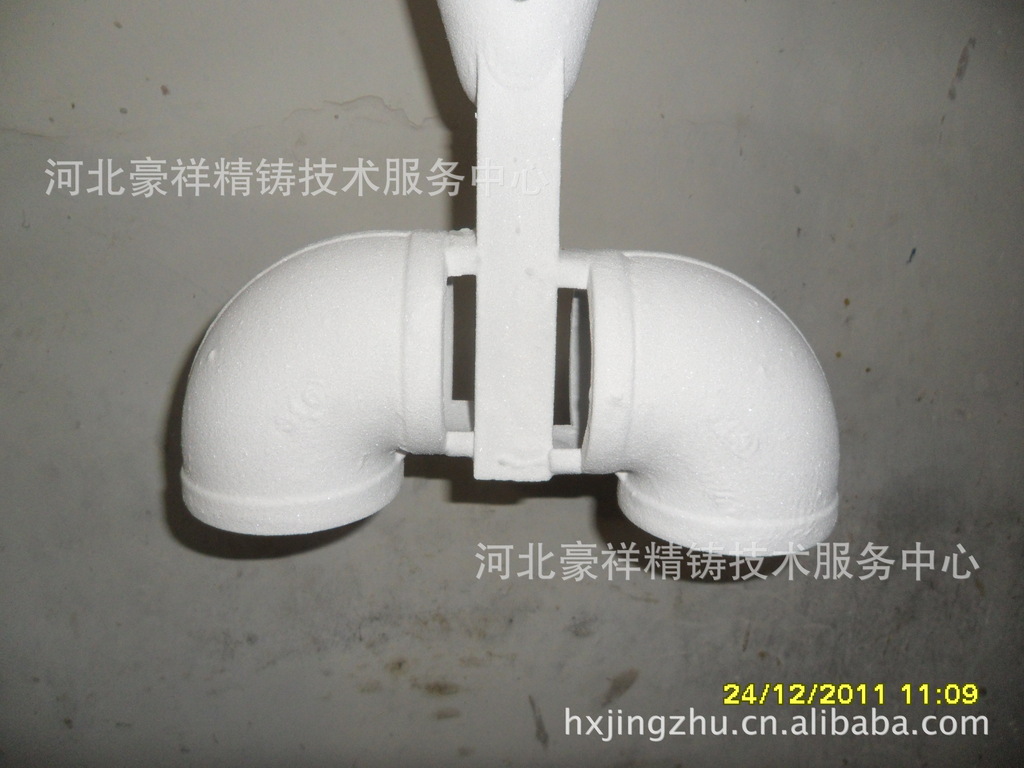

 现场有图片可以观察:

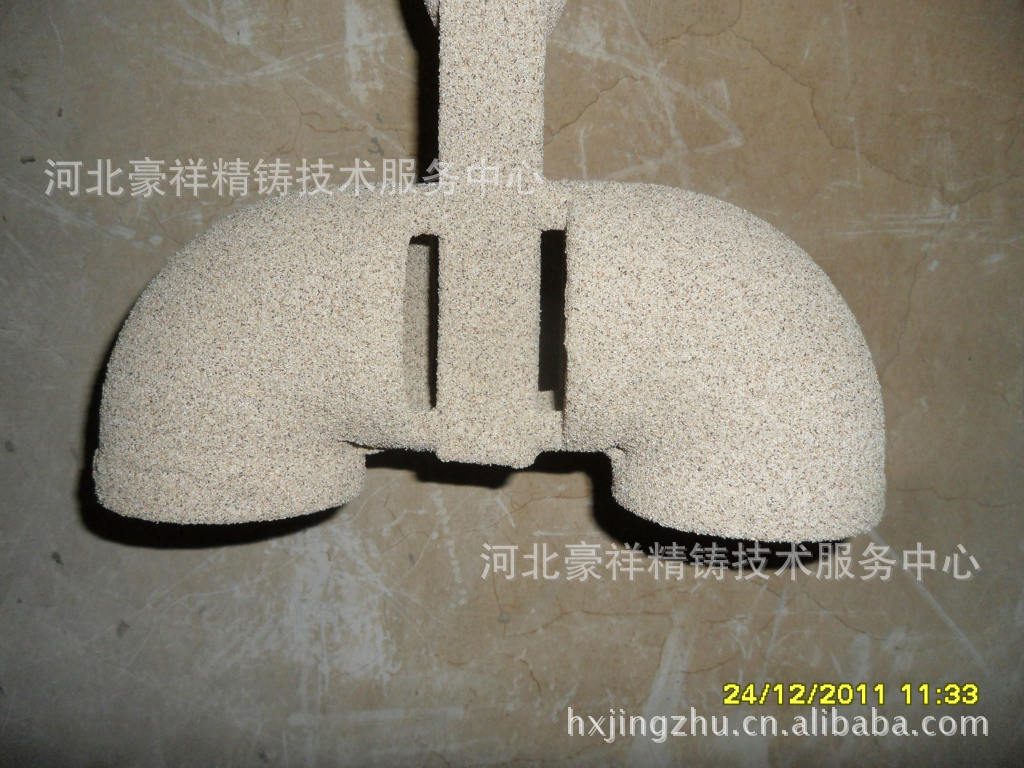

观察后没问题,不开裂,不掉皮,干出二沾。




2:观察非正常温湿度环境下干燥的3颗模组。已经干燥24h。仔细观看没有裂纹,经过浸泡二沾预湿剂,也没有开裂、掉皮、脱落现象。

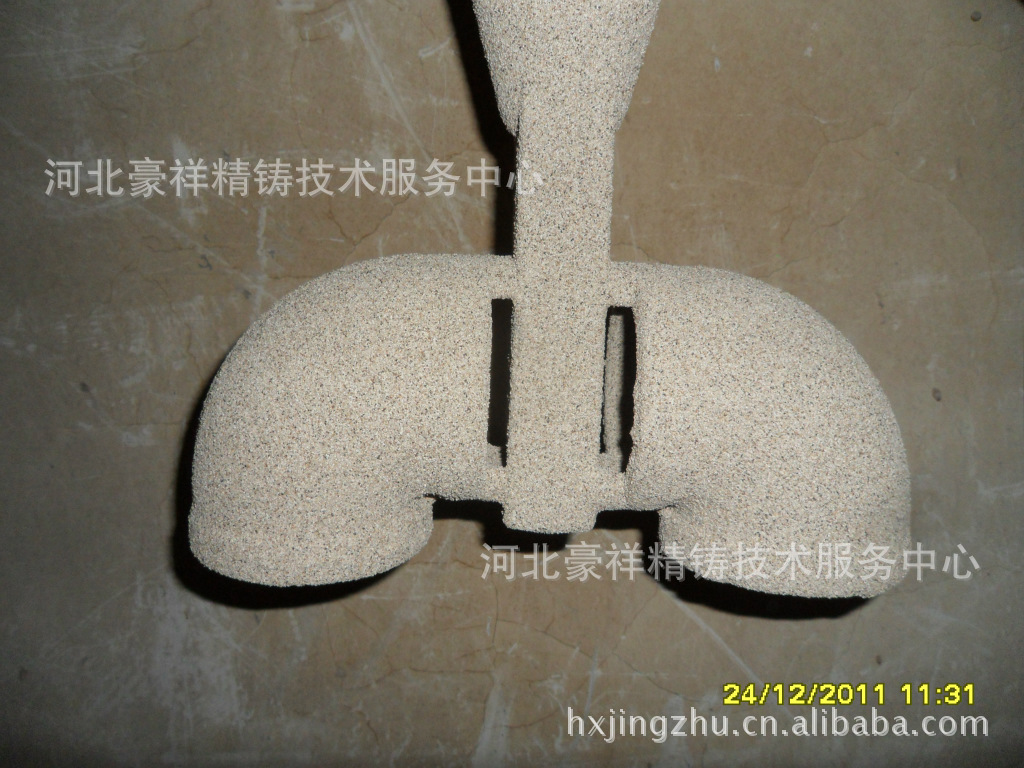

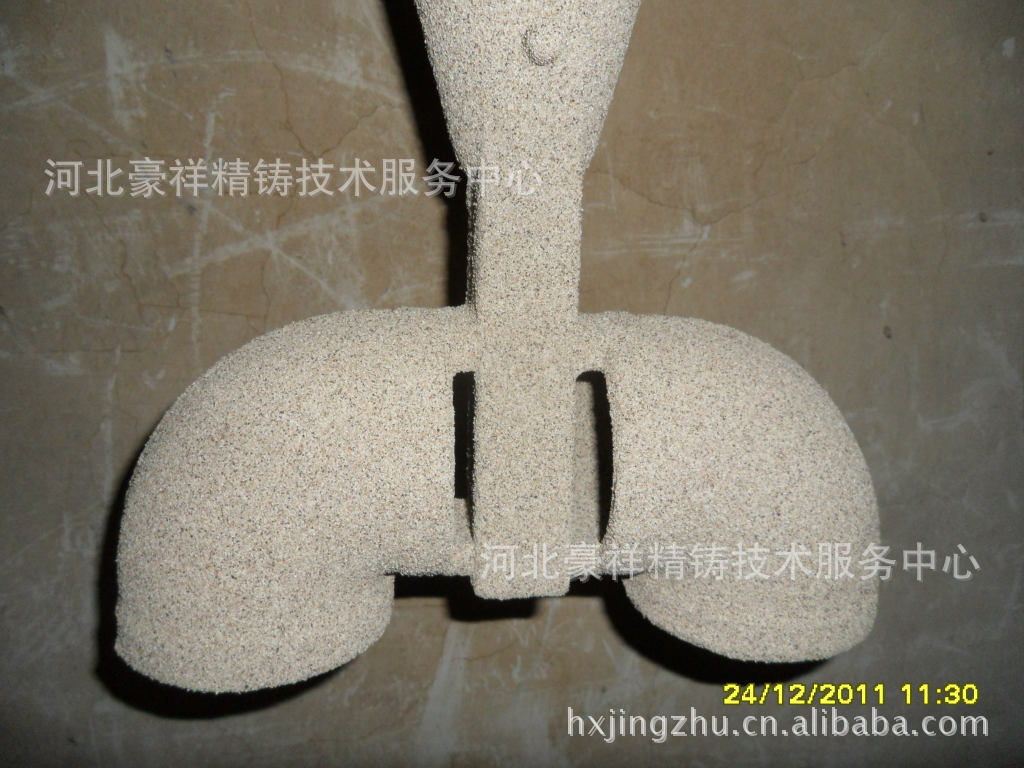

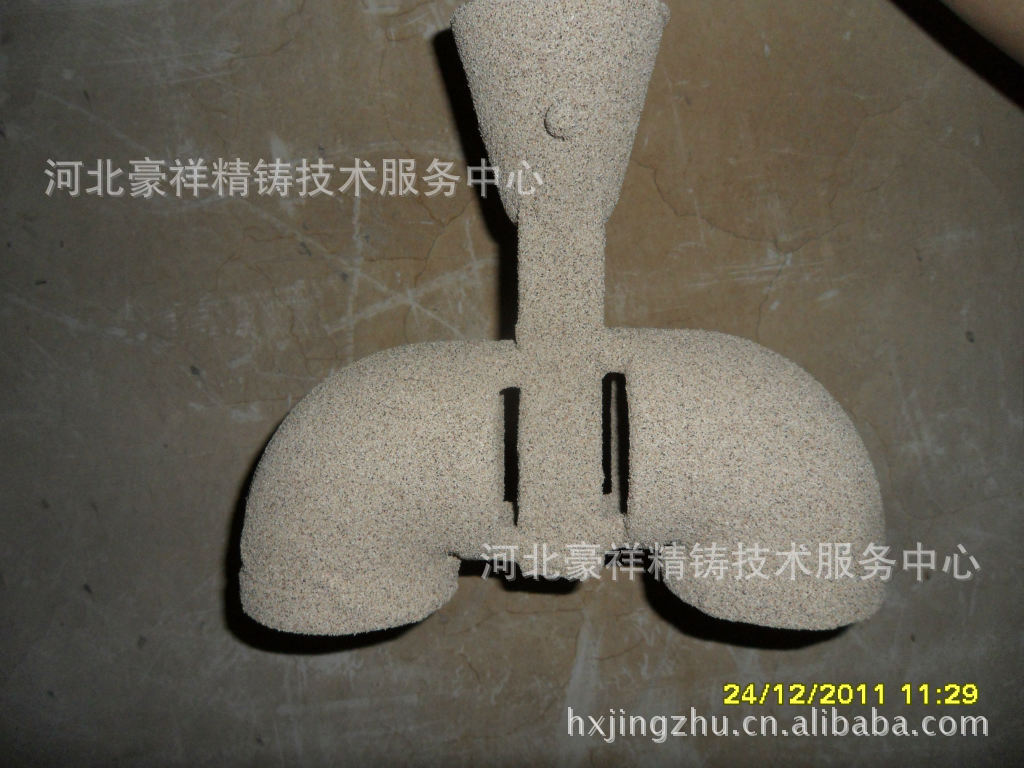

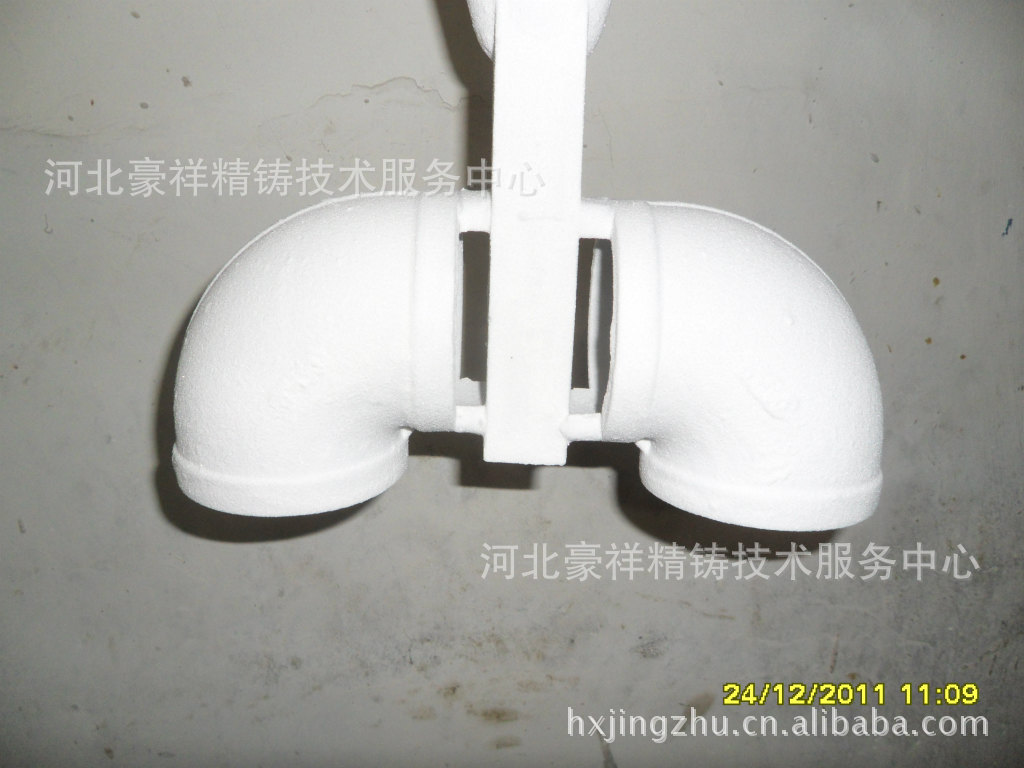

     现场照片:

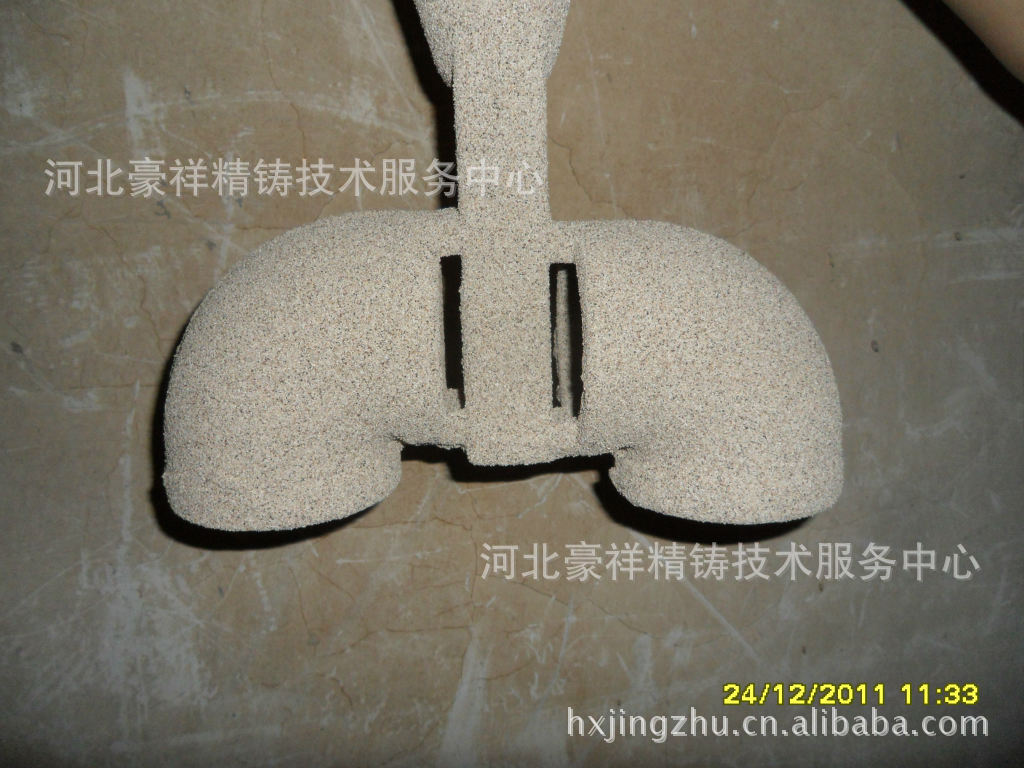

 观察后没问题,不开裂,不掉皮,干出二沾。







   : 二沾于2011.12.24日11:38结束,这五颗样品存放到背层干燥室进行干燥,陆续进行背层沾浆,这里不再详细说明。 对背层沾浆感兴趣的,可以参阅前几天做的实验:精铸型壳防裂、防漏实验研究--001。



说明:本次试验的目的:就是观察面层浆液通过添加豪祥试剂,在不同环境下面层的防裂问题。所以中间环节就略掉了。只等待浇注、抛丸、酸洗后的结果了,我们会拍摄现场照片给大家分享的。



五:大炉浇注

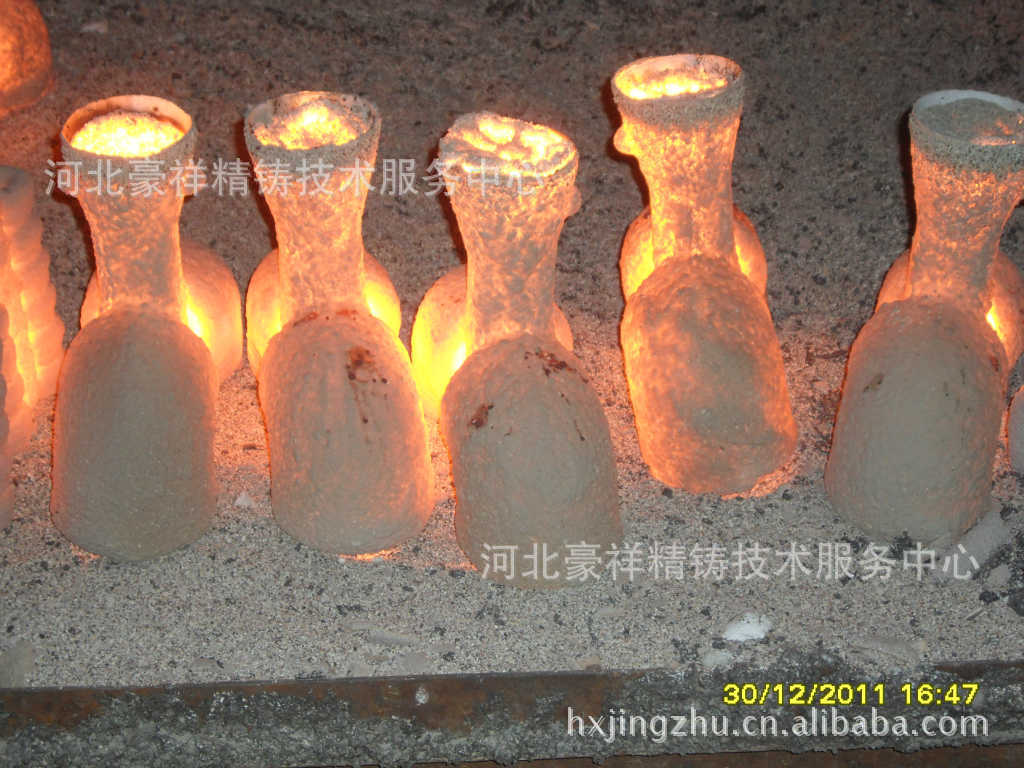

2011.12.30下午16.38开始浇注。下面是现场图片。



六:震壳抛丸

2011.12.31日拍摄的照片,震壳完毕,简单的抛了一下。

七:酸洗完毕

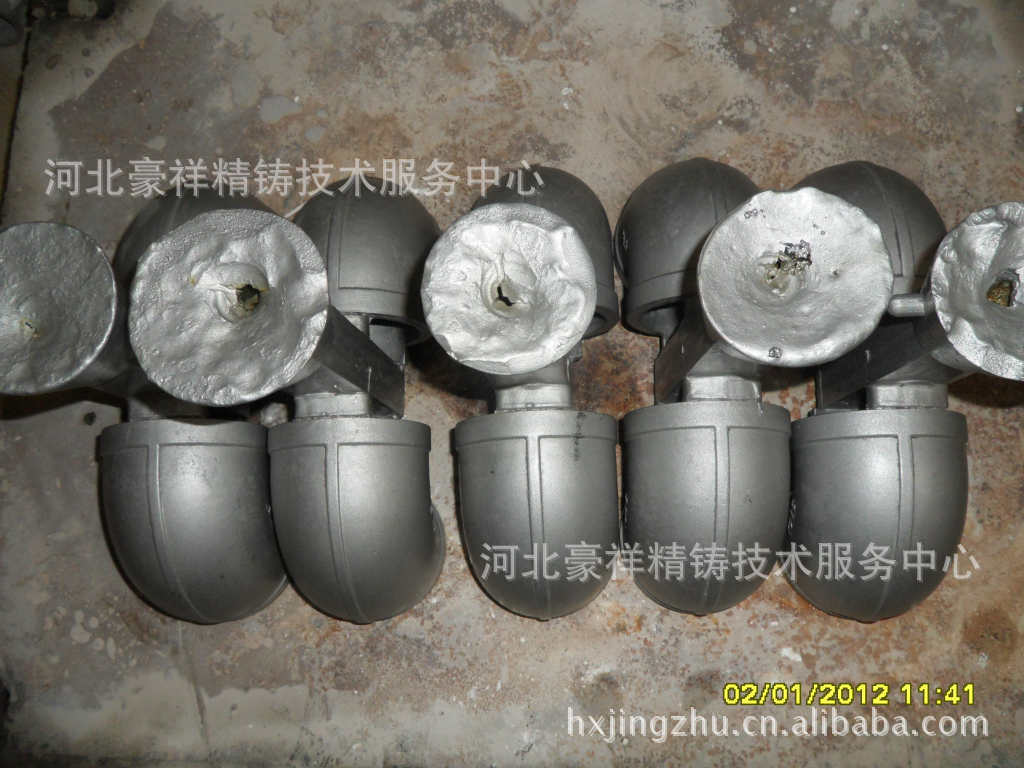

由于时间仓促,简单的抛了一会就进行酸洗了,主要是看看面层是否有裂纹、掉皮的缺陷。现场拍摄图片如下:

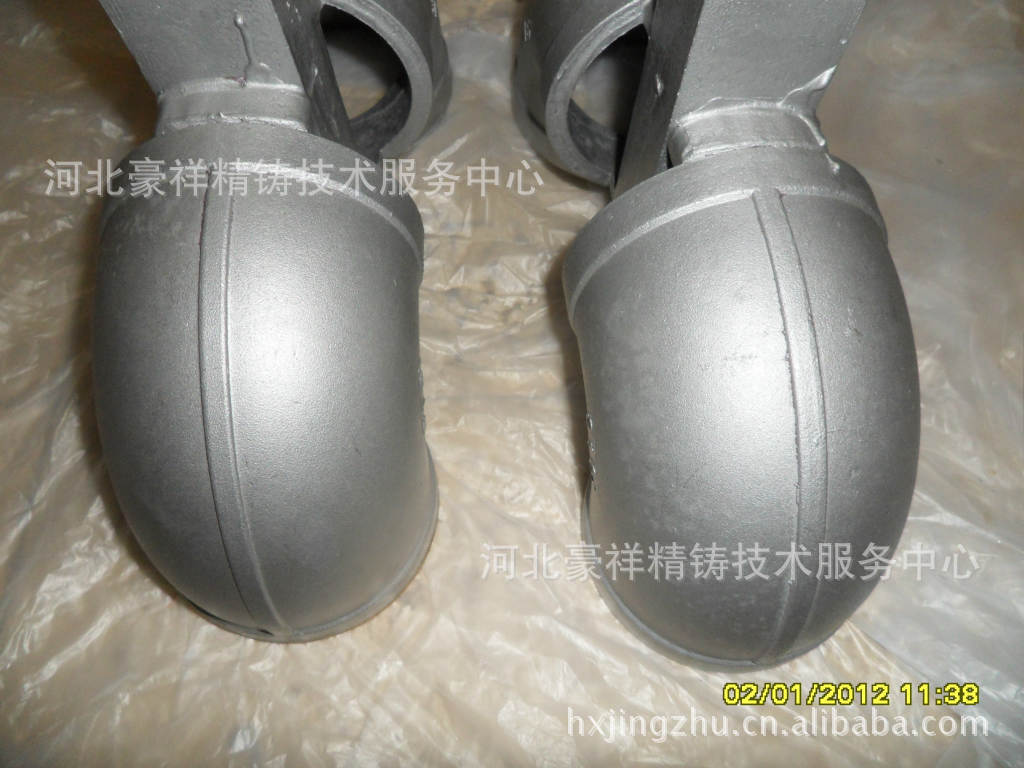

1:正常精铸工艺要求的面层干燥环境:温度:22-25度;湿度:60-70;但是干燥时间24h,干的那两颗样品。没看到裂纹、掉皮缺陷。

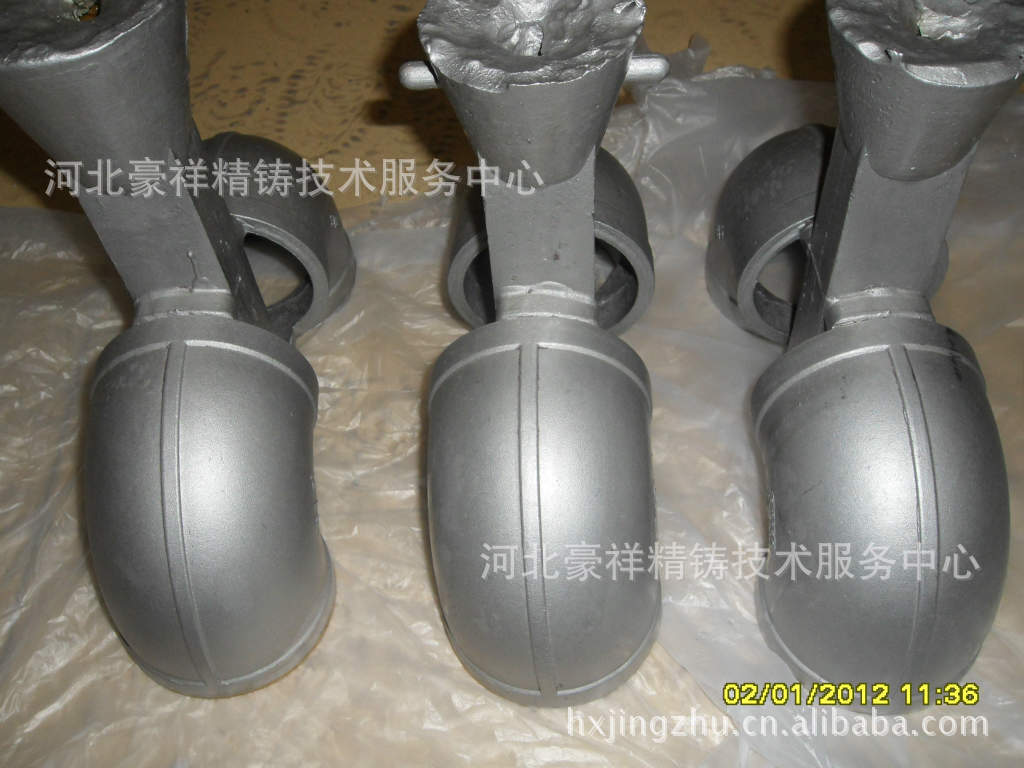

2:非正常温湿度环境:温度16-18度:湿度:30-40;干燥时间:24h。干的那三颗样品,没看到裂纹、掉皮缺陷。

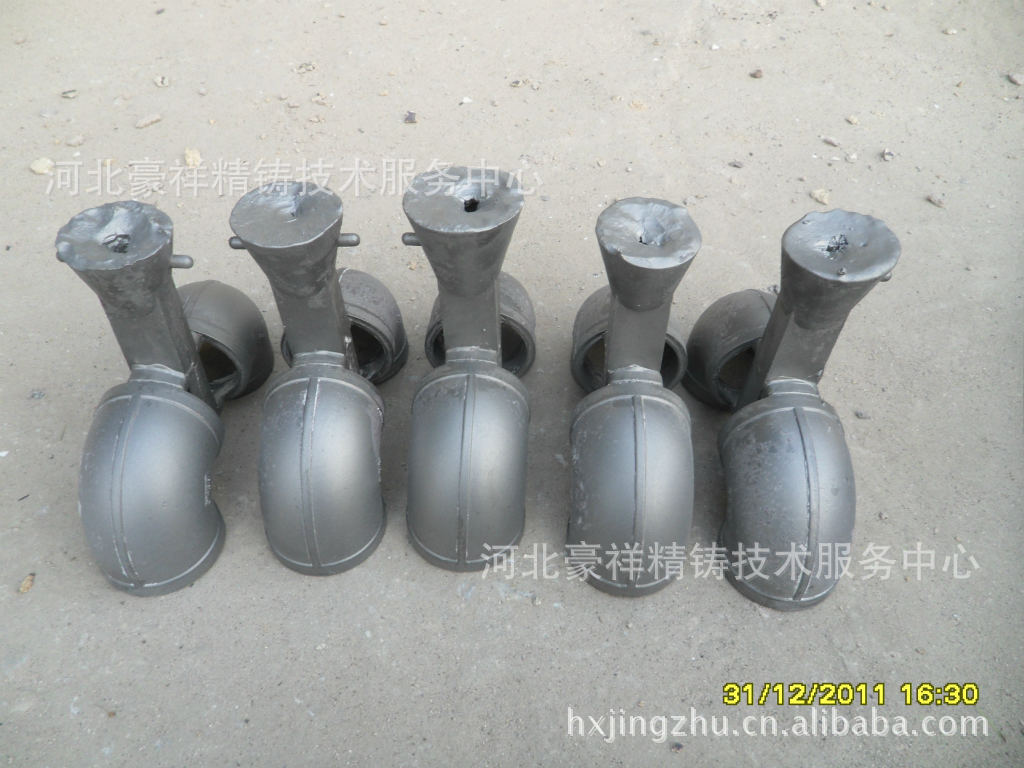

总共五颗样品的全图。

八:实验总结

      次验的目的:主要是验证:精铸面层专用防裂剂HX-006精铸面层专用防裂、孕育剂HX-007两种试剂的防裂性能。分别作了两组样品:正常干燥环境下干燥的2颗,非正常干燥环境下干燥的3颗,时间干燥都是24h,挑战极限,经过浇注酸洗后观察,两组样品面层都没有裂纹、掉皮现象。证明:精铸面层专用防裂剂HX-006精铸面层专用防裂、孕育剂HX-007两种试剂的防裂性能是肯定的,不用质疑的。欢迎大家实验验证。

上一篇: 精铸型壳防裂、防漏实验研究--001
下一篇: 430材质增白增亮的处理问题
Copyright 2014 沧州市豪祥科技发展有限公司All Rights Reserved. 冀ICP备11022615号-1
地址:中国 河北 沧州市交通北大道15号+ 电 话:0317-8803268 技术支持:沧州艾度

沧州市豪祥精铸技术服务中心
